A maximális vízhozam és emelőmagasság csapdája: így válassz jól szivattyút

A maximális vízhozam és a maximális emelőmagasság ugyanis nem egyszerre érvényes. A szivattyú nem úgy működik, hogy a katalógusban szereplő legnagyobb vízmennyiséget a legnagyobb magasságra is képes felszállítani. A valódi teljesítményt a szivattyú jelleggörbéje, a csőhálózat ellenállása és ezek találkozási pontja, vagyis a munkapont mutatja meg.

Mit jelent a Q és a H?

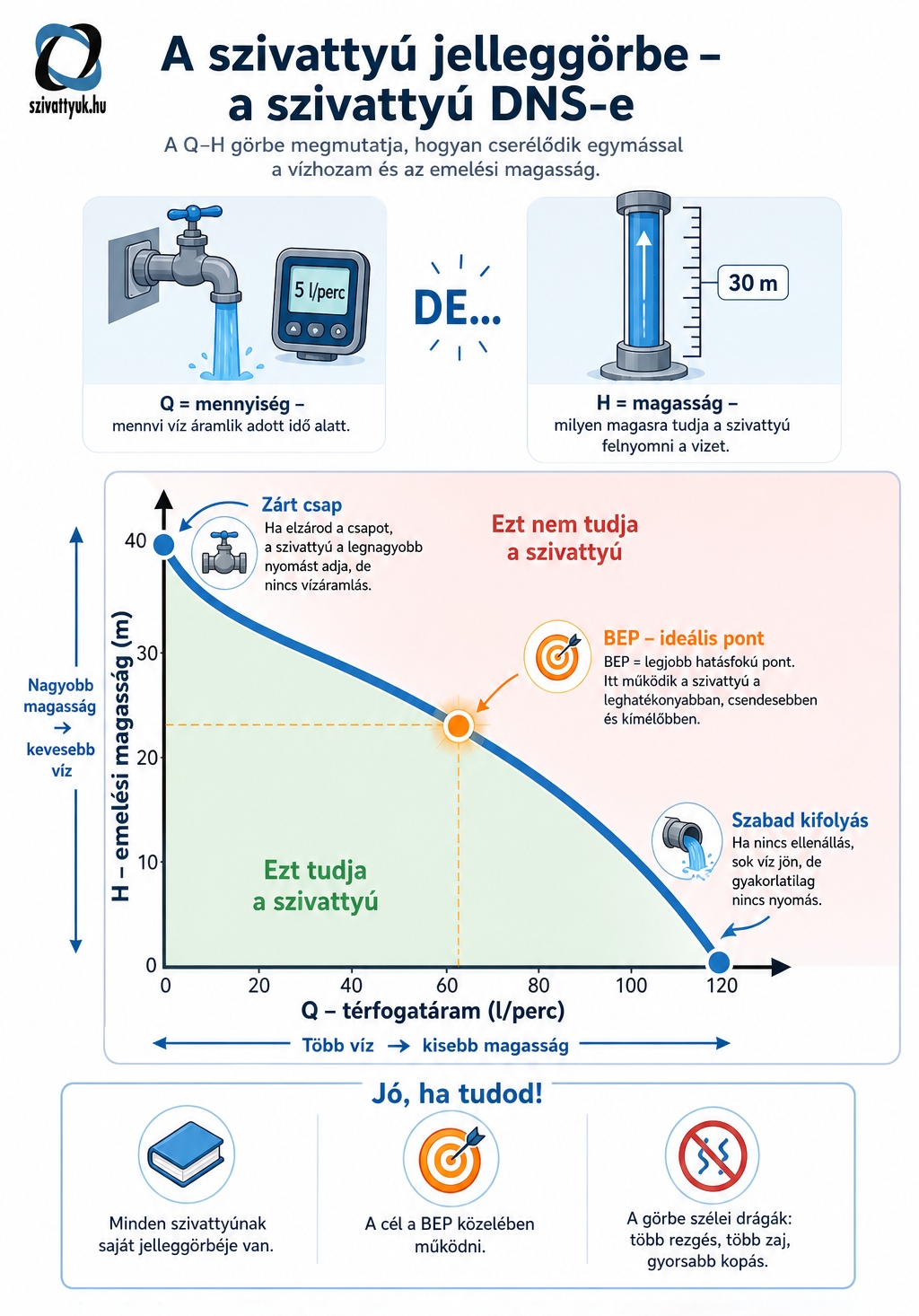

Az 1. ábrán szereplő Q–H görbe a szivattyúk egyik legfontosabb műszaki adata. A Q a térfogatáramot, hétköznapi szóval a vízhozamot jelenti. Ez mutatja meg, hogy adott idő alatt mennyi víz áramlik át a rendszeren. A képen például liter/perc mértékegység szerepel.

A H az emelőmagasságot, más néven nyomómagasságot jelöli. Ez nem csak azt jelenti, hogy fizikailag hány méterrel kell magasabbra emelni a vizet. A H értékbe beleszámít a csőhálózat ellenállása, a csőhossz, a könyökök, szelepek, szűrők és a felhasználási pont nyomásigénye is. Ezért fordulhat elő, hogy egy látszólag kis szintkülönbségű rendszer mégis komoly terhelést jelent a szivattyúnak.

Miért nem egyszerre igaz a két maximum?

Az 1. ábra bal felső részén a zárt csap állapot látható. Ilyenkor a szivattyú a legnagyobb nyomást, illetve emelőmagasságot állítja elő, de vízáramlás gyakorlatilag nincs. Ez fontos adat, de önmagában nem azt mutatja meg, hogy mennyi vizet kapunk használat közben.

A görbe jobb alsó végén a szabad kifolyás helyzete szerepel. Ilyenkor a szivattyú sok vizet tud mozgatni, mert alig van ellenállás, de a hasznos nyomás gyakorlatilag nulla. Ezért a katalógusban szereplő maximális vízhozam általában nem az a mennyiség, amelyet egy valós öntözőrendszerben, hosszabb tömlővel vagy csőhálózattal is megkapunk.

A használható működés a két szélső állapot között van. Ezért félrevezető csak azt nézni, hogy egy szivattyú „akár 120 liter/perc” vízhozamot vagy „akár 40 méter” emelőmagasságot tud. A kérdés valójában az, hogy a szükséges vízhozamot milyen emelőmagasság és rendszerellenállás mellett tudja biztosítani.

Mit tud a szivattyú valójában?

Az 1. ábrán a zölddel jelölt terület mutatja azt a tartományt, ahol a szivattyú ténylegesen képes dolgozni. Ahogy nő az emelőmagasság vagy a rendszer ellenállása, úgy csökken a vízhozam. Fordítva is igaz: minél nagyobb vízhozamot szeretnénk, annál kisebb emelőmagasság és kisebb ellenállás mellett tudja azt leadni a szivattyú.

Ez különösen fontos például akkor, ha kerti szivattyút választunk locsoláshoz, öntözéshez vagy házi vízellátáshoz. Nem elég tudni, hogy a szivattyú önmagában mire képes. Azt is látni kell, milyen hosszú csövön, milyen átmérőn, hány könyökön, szelepen, szűrőn vagy öntözőfejen keresztül kell a vizet továbbítania.

Miért fontos a BEP?

Az 1. ábrán narancssárga jelöléssel szerepel a BEP (Best Efficiency Point), vagyis a Legjobb Hatásfokú Pont. Ez az a tartomány (pontosabban e körül a pont körül), ahol a szivattyú általában a legkedvezőbben működik: hatékonyabban, csendesebben és kímélőbben.

Nem az a cél, hogy a szivattyú minden pillanatban pontosan ezen az egy ponton dolgozzon. A valós rendszerekben a nyomás és a vízigény változhat. Az viszont fontos, hogy a tartós üzemi állapot lehetőleg ne a jelleggörbe legszélén legyen. A képen is szerepel a figyelmeztetés: a görbe szélei drágák lehetnek, mert több rezgést, nagyobb zajt és gyorsabb kopást okozhatnak.

Mi az a munkapont?

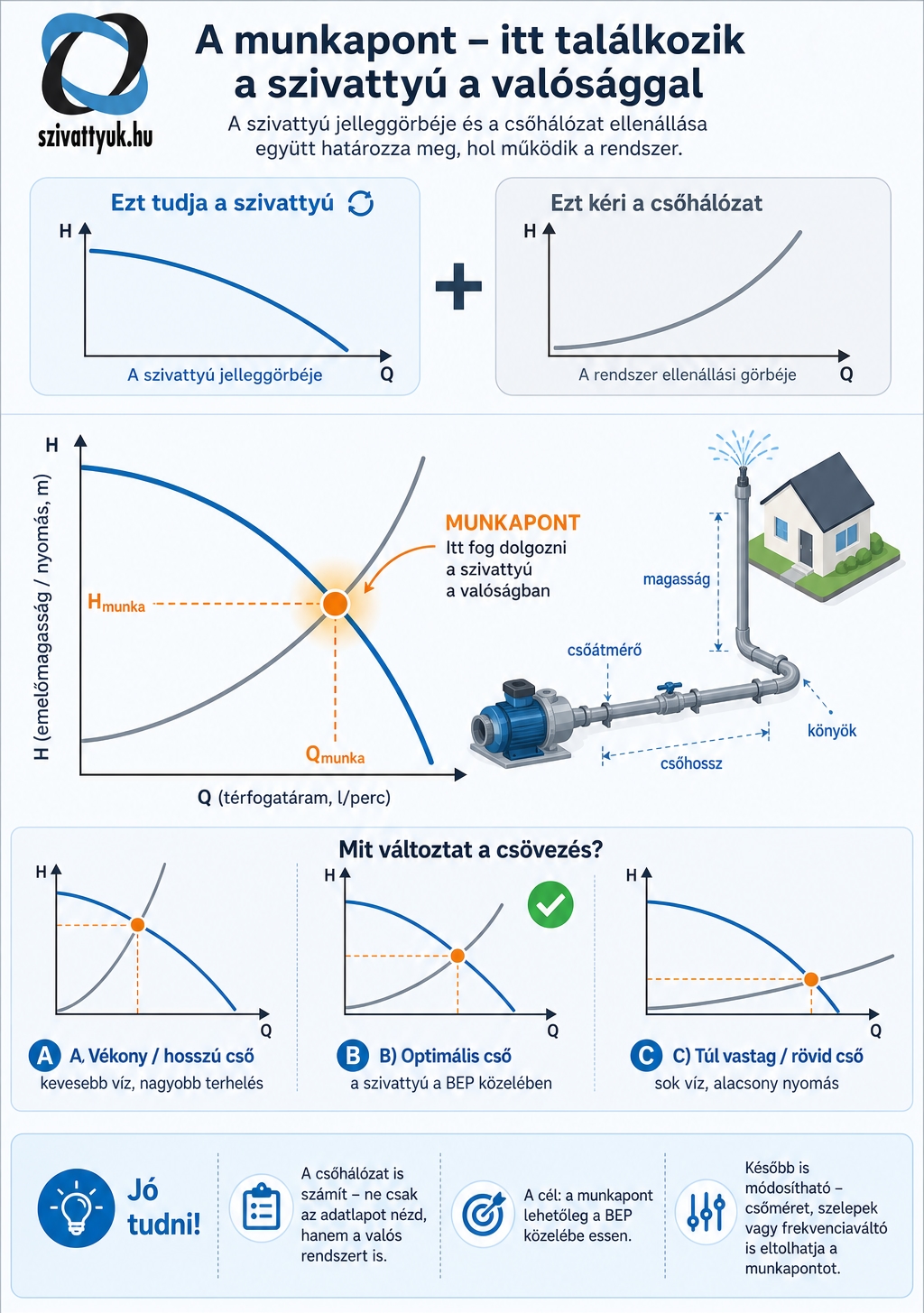

A szivattyú jelleggörbéje csak az egyik fele a történetnek. A másik fele maga a csőhálózat. A 2. ábrán ez külön is látható: bal oldalon szerepel az, amit a szivattyú tud, jobb oldalon pedig az, amit a csőhálózat kér.

A 2. ábrán a kék görbe a szivattyú jelleggörbéje, a szürke görbe pedig a rendszer ellenállási görbéje. A kettő metszéspontja a munkapont. Ez mutatja meg, hogy a szivattyú a valóságban milyen vízhozammal és milyen emelőmagasság mellett fog működni.

A képen ezt a pontot a Q_munka és H_munka jelölések mutatják. A Q_munka a tényleges üzemi vízhozam, a H_munka pedig az ehhez tartozó emelőmagasság vagy nyomómagasság. Ez az adat sokkal többet mond a valós használatról, mint a maximális vízhozam vagy a maximális emelőmagasság önmagában.

Mit változtat a csövezés?

A 2. ábrán látható csőhálózati példa jól mutatja, hogy a szivattyú környezete mennyire befolyásolja az eredményt. Számít a csőátmérő, a csőhossz, a magasságkülönbség és a könyökök száma is. Ezek mind ellenállást jelentenek, amelyet a szivattyúnak le kell küzdenie.

A kép alsó részén három eset szerepel. Az A jelű ábra a vékony vagy hosszú cső hatását mutatja: kevesebb víz érkezik, miközben a szivattyú nagyobb terhelés ellen dolgozik. A B jelű ábra az optimálisabb csövezést mutatja, ahol a munkapont a BEP közelébe kerül. A C jelű ábra pedig arra figyelmeztet, hogy a túl kicsi rendszerellenállás sem mindig ideális: sok víz áramolhat, de az üzemi nyomás alacsony lehet, és a szivattyú a görbe kedvezőtlenebb jobb oldali tartományába kerülhet.

Kerti szivattyúnál és búvárszivattyúnál is számít

A jelleggörbe értelmezése nem csak egy adott szivattyútípusnál fontos. Ugyanúgy hasznos kerti szivattyú kiválasztásakor, mint búvárszivattyúk esetén.

A különbség inkább az üzemi helyzetben van. A kerti szivattyú általában a vízforráson kívül dolgozik, ezért a szívóoldali feltételekre is figyelni kell. A búvárszivattyú ezzel szemben a vízben, merülve üzemel, így más szempontok kerülnek előtérbe, például a kút mélysége, a vízszint, a szükséges emelőmagasság és a kívánt vízhozam.

Gyakori félreértések

A maximális vízhozam nem üzemi vízhozam

A maximális vízhozam jellemzően nagyon kis ellenállású, szabad kifolyáshoz közeli állapotban értendő. Egy valós rendszerben a csőhossz, a csőátmérő, az idomok, a szelepek és az öntözőelemek mind csökkentik a tényleges vízhozamot.

A maximális emelőmagasságnál nincs érdemi vízáramlás

A maximális emelőmagasság a jelleggörbe másik széle. Ezen a ponton a szivattyú nagy nyomást állít elő, de a vízhozam közel nulla. Ez nem az a helyzet, amelyet normál üzemi állapotként szeretnénk elérni.

A nagyobb szivattyú nem mindig jobb

Ha a szivattyú túl nagy a rendszerhez képest, a munkapont kedvezőtlen tartományba kerülhet. Ez felesleges energiafelhasználást, zajt, rezgést vagy gyorsabb kopást okozhat. Jó szivattyúválasztásnál nem a legnagyobb katalógusadat a cél, hanem az, hogy a szivattyú a valós rendszerben megfelelő munkaponton üzemeljen.

Hogyan válasszunk jól?

A jó választáshoz először nem a legnagyobb számot kell keresni, hanem a feladatot kell pontosítani. Mennyi vízre van szükség? Milyen magasra vagy milyen nyomással kell eljuttatni? Milyen hosszú a csővezeték? Mekkora a csőátmérő? Vannak-e könyökök, szelepek, szűrők, öntözőfejek vagy más ellenállást okozó elemek?

Ezek alapján lehet megkeresni a várható munkapontot a szivattyú jelleggörbéjén. Az a jó választás, amelyik a szükséges vízhozamot és emelőmagasságot nem a görbe legszélén, hanem lehetőleg kedvező, a BEP-hez közeli tartományban biztosítja.

A 2. ábra „Jó tudni!” része is erre hívja fel a figyelmet: a csőhálózat is számít, nem csak az adatlap. A munkapont később is módosítható csőmérettel, szelepekkel vagy akár frekvenciaváltóval, de a legjobb, ha már a kiválasztásnál a teljes rendszert nézzük.

Bonylultnak tűnhez de a lényeg egyszerű:

A maximális vízhozam és a maximális emelőmagasság fontos adatok, de önmagukban nem elegendők a jó szivattyúválasztáshoz. A két maximum nem egyszerre teljesül, ezért könnyű túl nagy elvárást társítani a katalógusban szereplő számokhoz.

A szivattyú valódi működését a Q–H görbe, a csőhálózat ellenállása és a munkapont együtt mutatja meg. Ha ezeket együtt értelmezzük, sokkal pontosabban látható, hogy egy szivattyú a gyakorlatban mennyi vizet fog szállítani, milyen nyomás mellett, és mennyire kímélő üzemi tartományban.

A lényeg egyszerű: ne csak azt nézzük, mi a legnagyobb szám az adatlapon. Azt keressük, hol fog dolgozni a szivattyú a saját rendszerünkben.
