Miért jó, ha a szivattyút inverter vezérli?

Mit jelent az inverteres vezérlés?

Energiatakarékosság, hosszabb élettartam és intelligens működés

A szivattyúk vezérlése hosszú időn keresztül meglehetősen egyszerű logika szerint működött: ha szükség volt vízre, a szivattyú bekapcsolt, ha pedig már nem kellett, akkor kikapcsolt. Ez az „egyszerű ki-be kapcsolás” működőképes, de messze nem gazdaságos, és hosszú távon mechanikailag is megterheli a rendszert.

Az inverteres vezérlés – más néven frekvenciaváltós vezérlés – egy intelligensebb megközelítést kínál. Nem csupán a szivattyú be- és kikapcsolását irányítja, hanem folyamatosan szabályozza annak fordulatszámát, teljesítményét a pillanatnyi igényekhez igazodva. Így biztosítható az állandó víznyomás, az energiatakarékos működés és a hosszabb élettartam is.

Az inverter szerepe a szivattyúk vezérlésében

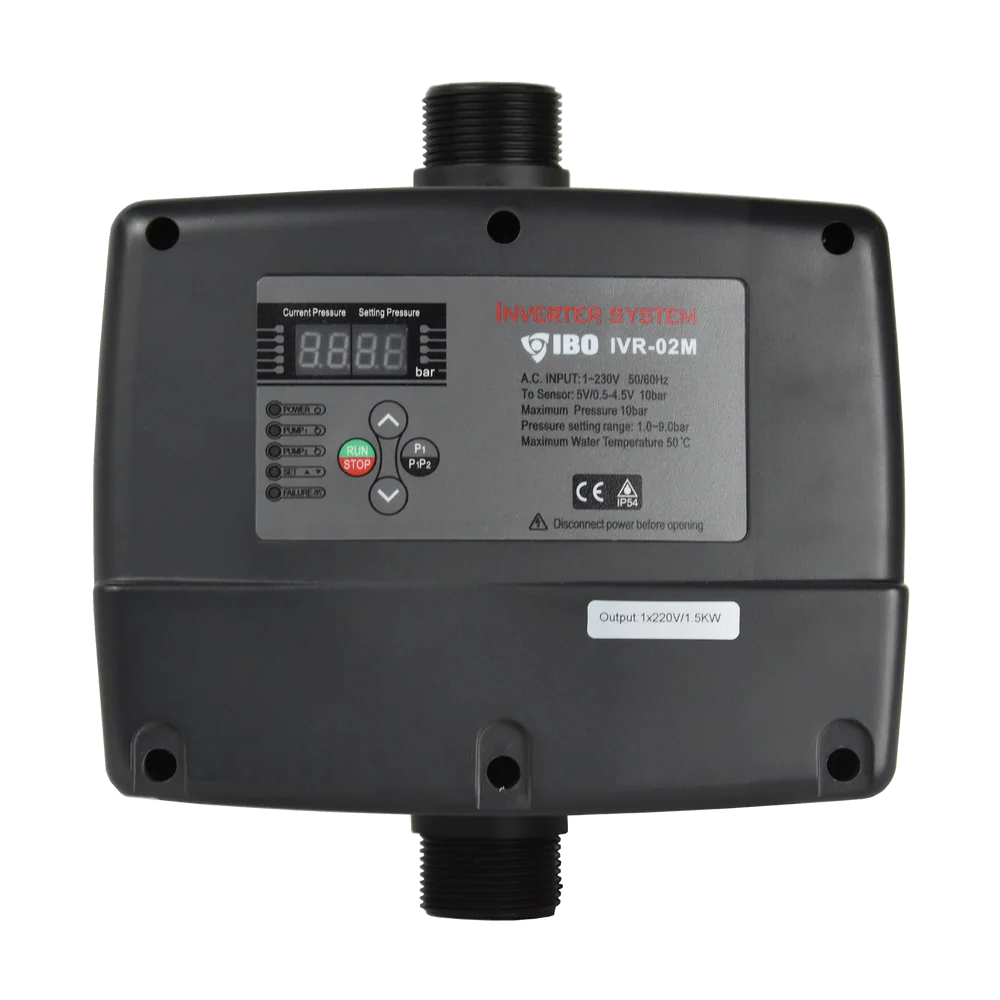

Az egyik legnépszerűbb háztartási inveter az IBO IVR-02M

Az inverter egy olyan elektronikus eszköz, amely az elektromos hálózatról érkező váltakozó áram frekvenciáját és feszültségét módosítja, és ezzel szabályozza az elektromos motor – jelen esetben a szivattyúmotor – fordulatszámát.

A szivattyú és az elektromos hálózat közé kerül beépítésre, és gyakran szenzorokkal együtt működik, például nyomásérzékelővel. Az inverter fogadja a szenzorok jelzéseit, majd ezek alapján dönti el, hogy a szivattyúnak éppen milyen teljesítménnyel kell működnie. Ez nem csak gazdaságosabb működést eredményez, hanem sokkal komfortosabb és kíméletesebb üzemelést is.

Hogyan működik egy inverter – közérthetően

A villamos hálózatról érkező váltakozó áram frekvenciája Magyarországon 50 Hz. Ez egy adott fordulatszámot eredményez a szivattyú motorjában. Ha az inverter ezt a frekvenciát lecsökkenti – például 40 Hz-re –, akkor a motor lassabban fog forogni, tehát kevesebb vizet fog szállítani.

Az inverter működése három fő lépésben írható le:

1) Egyenirányítja a hálózati feszültséget.

2) Ezt a feszültséget belső vezérléssel modulálja.

3) Végül újra váltakozó áramot állít elő, de már szabályozott frekvenciával és feszültséggel.

A végeredmény: a szivattyú pontosan akkora teljesítménnyel dolgozik, amekkorára szükség van. Ez különösen akkor hasznos, ha a vízigény folyamatosan változik.

A leggyakoribb vezérlési mód: nyomástartás

Az inverteres szivattyúvezérlés egyik legismertebb és leggyakoribb alkalmazása az állandó nyomás fenntartása. Itt a rendszer nyomásérzékelője folyamatosan figyeli a csőhálózat nyomását, és ha az ettől eltér, az inverter azonnal beavatkozik: növeli vagy csökkenti a szivattyú fordulatszámát.

Ez a fajta szabályozás különösen előnyös a következő esetekben:

» házi vízművek, fúrt kutas rendszerek,

» öntözőrendszerek,

» nyomásfokozók társasházakban,

» változó vízigényű ipari alkalmazások.

A hagyományos rendszerekkel szemben itt nem jelentkezik az a kellemetlen jelenség, hogy például több csap egyidejű nyitásakor hirtelen lecsökken a nyomás. A rendszer automatikusan kompenzálja a változást.

Az energiafogyasztásra gyakorolt hatás

A szivattyúk energiafogyasztása a fordulatszámuk harmadik hatványával arányos. Ez azt jelenti, hogy ha egy szivattyú fordulatszámát 20%-kal csökkentjük, akkor annak energiafogyasztása akár 50%-kal is csökkenhet. Ez nem lineáris, hanem köbös összefüggés, amelynek az inverteres vezérlés rendkívüli előnyeit köszönhetjük.

Egy hagyományos szivattyú tehát, amely mindig 100%-on működik, akkor is teljes kapacitással forog, ha csak minimális vízigény van. Ezzel szemben egy inverteres rendszer az igényekhez igazodva szabályozza a működést, így a fogyasztás csak töredéke lehet a régi megoldásokénak.

Példa:
Ha egy szivattyú 2 kW teljesítményű, de inverter vezérlés alatt átlagosan csak 60%-on működik, akkor:

» hagyományos vezérléssel éves fogyasztás: kb. 2000 W × napi 2 óra × 365 nap = 1460 kWh

» inverterrel: kb. 1200 W × napi 2 óra × 365 nap = 876 kWh

Ez évente 584 kWh megtakarítást jelenthet, amit érdemes kiszorozni a jelenlegi áram árakkal...

Élettartamra gyakorolt hatás

Az inverter nemcsak gazdaságosabb működést biztosít, hanem jelentősen növeli a szivattyú és a teljes rendszer élettartamát is.

Ennek oka többek között:

Lágyindítás: az inverter fokozatosan növeli a feszültséget és a frekvenciát, így nincs hirtelen indulás – elmaradnak az indításkori nagy áramlökések,

Kevesebb mechanikai stressz: nincs gyakori ki-be kapcsolás, nincsenek nyomáslökések,

Kevesebb kopás: kisebb fordulatszám = kisebb igénybevétel = hosszabb élettartam.

A gyakori beindulás és leállás (tipikusan egy házi vízmű esetén akár naponta több tucat is lehet) rendkívül megterheli a motor csapágyazását, a nyomócsövet, a visszacsapó szelepeket és egyéb szerelvényeket. Az inverter ezzel szemben egyenletesebb, nyugodtabb üzemet biztosít, aminek köszönhetően 30–50%-kal hosszabb élettartam érhető el.

Mennyi lehet a várható megtakarítás?

A megtakarítás és az élettartam-növekedés pontos mértéke természetesen az adott rendszertől, használattól és a beállításoktól függ, de néhány tipikus adatot meg lehet határozni.

Egy tipikus háztartási rendszerben tehát már 1–3 év alatt megtérülhet az inverteres vezérlés többletköltsége, miközben a kényelmi és élettartam előnyök azonnal jelentkeznek.

Milyen típusú szivattyúkhoz ajánlott inverter használata?

Az inverteres vezérlés nem minden esetben szükséges, de az alábbi rendszerekben kifejezetten ajánlott:

Fúrt kutak szivattyúi, ahol az egyenletes víznyomás fontos,

Házi vízellátók, nyomásfokozók, ahol változó a vízigény,

Öntözőrendszerek, ahol különböző zónák és nyomásértékek vannak,

Ipari rendszerek, ahol hatékonyság és precíz szabályozás szükséges.

Nem ajánlott invertert alkalmazni olyan rendszerekben:

» Ahol a szivattyú csak ritkán és rövid ideig működik,

» Ha a rendszer túl egyszerű, nincs igény nyomás- vagy teljesítmény-szabályozásra.

Befektetés, ami megtérül

Az inverteres szivattyúvezérlés napjainkban már nem luxus, hanem tudatos döntés. Energiát takarít meg, növeli a rendszer élettartamát, komfortosabbá teszi a vízellátást, és mindezek mellett hosszú távon pénzt is spórol.

Bár elsőre drágább megoldásnak tűnhet, az energiamegtakarítás és a kevesebb karbantartás gyorsan visszahozza a befektetést. Ha pedig a rendszer stabilan és megbízhatóan működik évekig, az nemcsak műszaki, hanem kényelmi előnyt is jelent.

Ha új rendszer építésén gondolkozunk, vagy a meglévőt korszerűsítenénk, az inverteres vezérlés egy olyan technológia, amit mindenképp érdemes megfontolni.
