Miért ne fojtsuk le a szennyvíz szivattyút?

A szennyvíz szivattyúk működésének egyik gyakran alábecsült problémája a nyomóoldali fojtás, amikor a szivattyú kimenetére a kelleténél szűkebb átmérőjű csővezeték vagy szerelvény, például egy nem megfelelő típusú visszacsapó szelep kerül. Ez a hiba első ránézésre ártalmatlannak tűnhet, de komoly következményekkel járhat: csökkent teljesítmény, gyorsabb elhasználódás, megnövekedett energiafogyasztás vagy akár végleges meghibásodás is felléphet. A cikkben sorra vesszük, miért problémás a nyomóoldali leszűkítés, és hogyan lehet elkerülni.

A fojtás jelentése és tipikus esetei

A szivattyús rendszerekben a „fojtás” azt jelenti, hogy a folyadék áramlása valamilyen módon korlátozva van. Ez történhet szándékosan – például szabályozószeleppel – vagy akaratlanul, ha túl keskeny csővezetéket vagy nem megfelelő szerelvényt alkalmazunk.

Szennyvíz szivattyúk esetében a leggyakoribb fojtóelemek a következők:

» túl kis keresztmetszetű nyomócső

» szűk átömlésű visszacsapó szelep (pl. hagyományos golyós kivitel)

» túl hosszú, sok könyökkel tagolt nyomóvezeték

Ezek mind megnövelik a rendszer hidraulikai ellenállását, ami negatívan hat a szivattyú működésére.

Az egyik legtipikusabb fojtási hiba, amikor egy kisebb szivattyúról nagyobbra váltanak, de a beüzemeléskor elmulasztják követni a nagyobb szivattyú által igényelt nagyobb keresztmeteszetű csővezetéket.

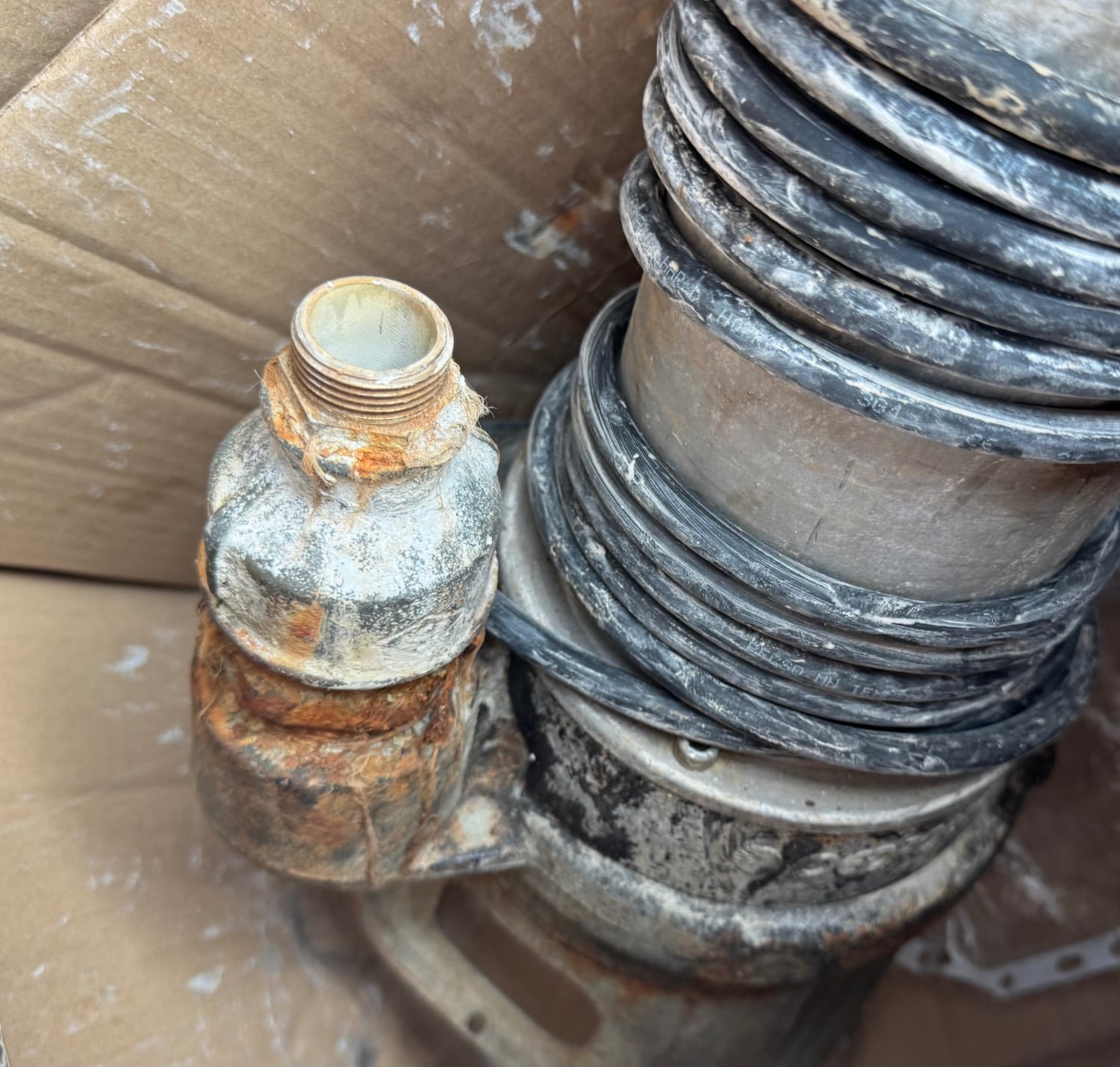

Szabálytalan fojtás egy szennyvíz szivattyún

Hogyan működik egy merülőmotoros szennyvíz szivattyú

A merülőmotoros szennyvíz szivattyúk teljes egészében a szállított közegbe vannak merítve. Egy villanymotor hajtja meg a járókereket, amely nyomást hoz létre és továbbítja a szennyvizet a nyomócsövön keresztül.

A szivattyú tervezésekor a gyártó pontosan meghatározza, hogy milyen hidraulikai környezetben működik optimálisan. Ha ettől jelentősen eltérünk – például megnövelt ellenállással a nyomóoldalon –, a szivattyú már nem a tervezett munkapontján dolgozik, ami káros következményekkel járhat.

Mi történik, ha leszűkül a nyomócső

Amikor a nyomócső vagy egy szerelvény leszűkíti az áramlási keresztmetszetet, az alábbi fizikai jelenségek lépnek fel:

» nő a nyomóoldali ellenállás, azaz a szivattyúnak nagyobb nyomással kell dolgoznia

» csökken a szállított térfogatáram (ezáltal megnő a szerkezeti elemeken a hőterhelés!)

» a szivattyú jelleggörbéjén eltolódik a működési pont, gyakran a hatásfokszegény tartomány felé

Ez a fajta "megfojtás" különösen veszélyes szennyvíz esetén, mert az iszap- és szilárdanyag-tartalom miatt már kis átmérőszűkülés is duguláshoz vezethet. Ez "összeadva" a megnövekdeő hőterheléssel gyakori és szinte érthetetlen/megmagyarázhatatlan meghibásodásokhoz vezethet.

A lefojtás veszélyei

A nem megfelelő áramlás és megnövekedett nyomás számos problémát okozhat:

Túlmelegedés: A merülőmotoros szivattyúk hűtése gyakran a környező közeg áramlásán keresztül történik. Ha a szivattyú alig szállít folyadékot, nem tudja a saját szerkezeti elemiről elvezetni a hőt, ha úgy tetszik nem tudja magát megfelelően hűteni.

Mechanikai károk: A csapágyak, tömítések nem a megnövekedett nyomásra vannak méretezve. Idő előtti kopás, szivárgás, tengelyhiba jelentkezhet.

Dugulásveszély: Szennyvízben gyakoriak a szilárd szennyezők (pl. textíliák, papír, törlőkendők), amelyek könnyen fennakadnak egy szűkített visszacsapó szelepen vagy csőszűkületen.

Energiapazarlás: A szivattyú ilyenkor a megszokottnál több áramot vehet fel a hasznos teljesítmény rovására.

Garancia elvesztése: A gyártók többsége kizárja a garanciából az olyan meghibásodásokat, amelyek nem megfelelő szerelésből vagy hidraulikai méretezési hibából erednek.

Mit tegyünk, hogy elkerüljük a problémát

A helyes telepítés és alkatrészválasztás kulcsfontosságú a szennyvíz szivattyúk esetében. Az alábbi szempontokat érdemes szem előtt tartani:

Különösen fontos, hogy ne használjunk ivóvíz rendszerekhez való szelepeket vagy szerelvényeket szennyvíz szivattyúkhoz, mert ezek nem alkalmasak nagyobb szennyeződések kezelésére. NEm győzzük hangsúlyozni, hogy kiemelten fontos a megfelelő típusú szennyvizes visszacsapószelep használata.

A hibák ára és a megelőzés értéke

A szennyvíz szivattyúk nyomóoldali fojtása nemcsak teljesítményromláshoz, hanem súlyos műszaki hibákhoz is vezethet. A probléma gyakran nem azonnal jelentkezik, ezért megtévesztő lehet és néha egészen magmagyarázhatatlan, hogy az adott beredenzés miért meg tönkre. Ráadásul a hiba hosszabb távon mindenképpen csökkenti a berendezés egyéb alkatrészeinek élettartamát is és rontja a megbízhatóságot. A jó hír, hogy kis odafigyeléssel és tudatos szerelési gyakorlatokkal a legtöbb ilyen hiba könnyedén megelőzhető.

Ha szennyvíz szivattyút szerelünk, mindig tartsuk szem előtt: a rendszer minden eleme akkor működik jól, ha nincs benne mesterséges szűkület – a szennyvíznek szabad utat kell adni.
