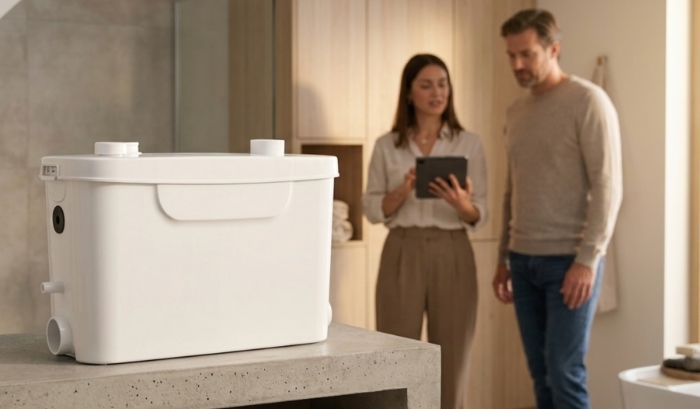

Szaniter szennyvíz átemelő: megoldás, ha a víz nem folyik el magától

A szaniter szennyvíz átemelő kisberendezés ott válik nélkülözhetetlenné, ahol a szennyvíz keletkezési helye mélyebben van, mint a közcsatorna szintje – vagyis a víz „magától”, gravitációval nem tudna elfolyni. Egy pinceszinti vendég-WC, egy szuterénbe tervezett zuhanyzó, egy garázsból nyíló mosdó vagy egy utólag kialakított fürdőszoba esetén pontosan ez a helyzet. Ebben az útmutatóban végigvesszük, mikor van szükség átemelőre, hogyan működik, milyen típusok léteznek, mire figyeljünk a kiválasztásnál, és hogy a piacvezető Wilo, Grundfos, valamint a belépő kategóriás IBO kínálatából mi illik az adott feladathoz.

Mi az a szaniter szennyvíz átemelő?

A szaniter szennyvíz átemelő egy kompakt, zárt tartályból és beépített szivattyúból álló berendezés, amely összegyűjti egy adott helyiség (vagy néhány vízvételi hely) szennyvizét, majd nyomás alatt a megfelelő magasságba, illetve a közcsatorna irányába továbbítja. A „szaniter” jelző arra utal, hogy lakossági, épületen belüli vízvételi helyek – WC, zuhany, mosdó, mosógép, mosogatógép – kiszolgálására tervezték, szemben a nagy ipari vagy települési átemelőkkel.

A lényeg a szintkülönbség áthidalása: a berendezés egy alacsonyabb pontról „felemeli” a szennyvizet oda, ahonnan az már gravitációsan elfolyhat. Ezért is hívják sokan egyszerűen átemelőnek vagy – ha WC-t is kiszolgál és aprítóval van szerelve – darálós WC-nek.

Mikor van szükség szennyvíz átemelőre?

A leggyakoribb élethelyzetek, amikor átemelő nélkül nem megoldható a vízelvezetés:

• Pince-, szuterén- vagy alagsori helyiség, amely a közcsatorna szintje (a visszaáramlási szint) alatt fekszik. Ide tartozik a leggyakoribb eset: pinceszinti vendég-WC vagy fürdőszoba kialakítása.
• Garázs, hobbihelyiség, mosókonyha utólagos víz bekötése, ahol ráadásul korábban nem volt lefolyó.
• Tetőtér vagy emeleti helyiség, ahol a meglévő ejtővezeték messze van, és nincs elég lejtés a bekötéshez.
• Felújítás, ahol a padló megbontása nem éri meg – az átemelő a falon vagy a WC mögött elfér, így a meglévő burkolat megmaradhat.

Mindezek közös nevezője, hogy a terep- vagy építési adottságok miatt a szennyvíz nem tud magától a csatornába jutni, ezért egy átemelő teremti meg a megfelelő szintviszonyt a keletkezési hely és a bekötési pont között.

Hogyan működik egy átemelő kisberendezés?

A működés egyszerű és megbízható. A vízvételi helyekről érkező szennyvíz egy zárt gyűjtőtartályba folyik. Amikor a folyadékszint elér egy beállított értéket, az úszó- vagy szintkapcsoló elindítja a szivattyút, amely a tartály tartalmát a nyomóvezetéken keresztül a csatorna felé továbbítja, majd a szint csökkenésével automatikusan kikapcsol.

A jól megtervezett készülékek néhány fontos elemmel egészülnek ki:

• Visszacsapó (visszafolyásgátló) szelep, amely megakadályozza, hogy a már eltávolított szennyvíz visszaáramoljon a tartályba.
• Aktív szén szűrő, amely a szellőzőnyíláson keresztül semlegesíti a szagokat, így a berendezés gyakorlatilag szagmentes a lakótérben.
• Termikus motorvédelem, amely túlmelegedés esetén lekapcsolja a szivattyút, megóvva azt a károsodástól.
• A komfortosabb típusoknál magasvízszint-riasztás (hang- és/vagy potenciálmentes érintkező), amely jelez, ha a víz nem távozik megfelelően.

Milyen típusok léteznek?

A kínálatban több szempont szerint különböztethetjük meg a készülékeket.

Vágókéses vagy Örvénykerekes

Ez a legfontosabb műszaki választóvonal:

• Az aprítókéses (vágókéses) berendezések egy daráló- vagy vágószerkezettel felaprítják a darabos szennyeződéseket – például a WC-papírt és a fekáliát –, mielőtt azok a szivattyúházba jutnának. Ezek alkalmasak WC bekötésére, vagyis fekáliával terhelt szennyvíz elvezetésére is. Cserébe a vágóélek idővel kopnak, így periodikus karbantartást igényelnek.


• Az örvénykerekes berendezések nem aprítanak, hanem a járókerék mozgási energiájával továbbítják a közeget. Ezeknél jellemzően nagyobb a szemcsetűrés, így a durvább, de nem rostos szennyeződéseket is elviselik, elsősorban kézmosókhoz tervezett berendezések. A szaniter, lakossági kisberendezések többsége azonban kompakt aprítós kialakítású, mert WC-t is ki kell szolgálniuk.

Szürkevíz (nem fekáliás) vagy fekáliás közeg

A „szürkevíz” a zuhany, mosdó, mosógép, mosogatógép enyhén szennyezett vize – ezekhez egyszerűbb, WC-csatlakozás nélküli berendezés is elég. Amint WC-t is rá kell kötni, fekáliás közegre alkalmas, aprítós vagy darálós típus szükséges. Ez a megkülönböztetés vezeti a teljes kiválasztást.

Szabadon álló vagy aknába telepíthető

A lakossági szaniter átemelők többsége szabadon álló, kompakt készülék, amely a WC mögött vagy a vizes helyiségben helyezhető el. Nagyobb feladatoknál, több helyiség kiszolgálásánál vagy kültéri telepítésnél kerülnek elő az aknába süllyesztett megoldások, amelyek anyaga lehet műanyag, beton vagy fém.

Hogyan válasszunk? A legfontosabb szempontok

A megfelelő típus kiválasztásához néhány paramétert érdemes végiggondolni:

1. Mit kötünk rá? Csak zuhany és mosdó (szürkevíz), vagy WC is (fekáliás közeg)? Ez dönti el, kell-e aprítós, WC-képes készülék.
2. Szállítómagasság (H). Hány métert kell „felemelni” a vizet a függőleges szakaszon? A lakossági készülékek jellemzően 4–11 m között teljesítenek.
3. Szállítókapacitás (Q). Mekkora és milyen egyidejűségű a terhelés? Több vízvételi hely egyszerre nagyobb kapacitást igényel.
4. Vízszintes szállítási táv. A hossz „elhasználja” az emelőmagasságot – jó közelítés, hogy néhány méter vízszintes szakasz nagyjából fél méternyi emeléssel egyenértékű ellenállást jelent. Hosszú vízszintes szakasznál bőven méretezzünk felül.
5. Közeghőmérséklet. Mosogatógép, mosógép meleg vizet enged ki – ellenőrizzük a megengedett tartós és csúcshőmérsékletet.
6. Csatlakozások (DN-méretek). A be- és kifolyócsonkok mérete és iránya illeszkedjen a meglévő csőhálózathoz.
7. Riasztás és extra funkciók. Társasházi, nehezen hozzáférhető vagy értékes burkolatú helyiségnél a magasvízszint-riasztás komoly biztonságot ad.

A pontos méretezésnél mindig vegyük figyelembe a gyártói jelleggörbét, és kétség esetén kérjünk szaktanácsot.

Szaniter átemelők a szivattyuk.hu kínálatában

A szaniter szennyvíz átemelő kategóriában elsősorban a vízgazdálkodás és épületgépészet két hagyományosan piacvezető gyártójának, a német Wilo és a dán Grundfos termékeit kínáljuk, mellettük pedig a darálós megoldásokra specializálódott Sanipump, valamint a belépő kategóriás IBO márkát.

Wilo DrainLift MINI 3 és MINI 5 – a HiSewLift és HiDrainLift régebben WILO KH és TMP berendezések utódai

A Wilo lakossági átemelő-kínálatának aktuális, forgalomban lévő termékcsaládja a DrainLift MINI 3 és MINI 5. A gyártó hivatalos közlése szerint ezek a korábbi Wilo-HiDrainLift és Wilo-HiSewLift berendezéseket váltják, továbbfejlesztett tulajdonságokkal. Ez sokakat érint: aki ma egy elöregedett HiSewLift vagy HiDrainLift cseréjén gondolkodik, annak a DrainLift MINI sorozat a hivatalos utód.

A két család logikája:

• A DrainLift MINI 3 a helytakarékos, alap változat WC-k, zuhanyzók, mosogatógépek, mosógépek és konyhák szennyvizének helyiségenkénti elvezetéséhez, főként pincékben.


• A DrainLift MINI 5 a komfortváltozat: integrált magasvízszint-riasztással és potenciálmentes érintkezővel (akár okosotthon-jelzéshez). A MINI 5-XS/C ezen belül kifejezetten kondenzációs kazánok kondenzátumának, illetve vízlágyítók sóoldatának elvezetésére is alkalmas – akár 33% sótartalmú közegig.

A WC bekötésére csak a vágókéses változatok valók: a MINI 3-XS/WC és a MINI 5-XS/WC. A WC-csatlakozás nélküli MINI 3 típusok a MINI-XXS, MINI-XS a szürkevizes feladatokat fedik le.

WILO kiváltási táblázat – melyik régi modellt mire cseréljük?

A Wilo hivatalos típusválasztója szerint a régi modellek így feleltethetők meg az új sorozatnak:

Érdemes tudni, hogy a Wilo DrainLift MINI sorozata nemcsak a régi Wilo készülékeket válthatja ki: a Grundfos Sololift2, a Jung Hebefix / WCFIX, valamint a Saniflo modelleket is kiváltja. A Grundfos vonatkozó párosításai például: a Sololift2 D-3 helyett MINI 3-XXS vagy MINI 3-XS, a Sololift2 WC-1/3 helyett MINI 3-XS/WC, a Sololift C-3 helyett MINI 5-XS/C, a Sololift CWC-3 helyett MINI 5-XS/WC.

A Wilo aktuális kínálatát a Wilo szennyvíz átemelő oldalon találja.

Grundfos Sololift2

A dán Grundfos a terület másik meghatározó márkája. A Grundfos Sololift2 termékcsalád modelljei típustól függően WC-k, kézmosók és egyéb vízvételi helyek szennyvizének átemelésére, illetve lakások és kisebb családi házak szint alatti szennyvízelvezetésére valók. A készülékek csatlakozásra kész berendezések: beépített visszafolyásgátlóval, aktív szén szűrővel és pneumatikus szintvezérléssel szerelve, 17 literes gyűjtőtartállyal, padlószintre, száraz telepítésre tervezve. A koptató hatású, szilárd szemcséket is tartalmazó közeget is elviselik; a folyadék hőmérséklete tartósan max. +40 °C lehet, rövid ideig (néhány perc) akár +75 °C-ot is.

A kínálatban szereplő modellek:

• Sololift2 WC-1 – WC és egy további vízvételi hely (például kézmosó) bekötésére; max. 150 l/perc, max. 8,5 m.
• Sololift2 WC-3 – WC és több további vízvételi hely (kézmosó, zuhany, bidé) kiszolgálására; max. 150 l/perc, max. 8,5 m.
• Sololift2 CWC-3 – a legösszetettebb feladatokra, WC és konyhai/egyéb vízvételi helyek együttes elvezetéséhez; max. 138 l/perc, max. 8,5 m.
• Sololift2 C-3 – WC nélküli, konyhai-háztartási (szürkevizes) bekötésekhez, például mosogató, mosogatógép, mosógép; a sorozat legnagyobb kapacitása: max. 204 l/perc, max. 8,5 m.
• Sololift2 D-2 – szürkevizes elvezetés zuhanyhoz, mosdóhoz; max. 120 l/perc, max. 5,5 m.

A Grundfos termékeit a magas műszaki színvonal és a megbízhatóság jellemzi, így a prémium kategóriát képviselik a lakossági felhasználásban – tartósságuk és gazdaságosságuk miatt például idősek és mozgássérültek számára kialakított fürdőszobákban is ajánlottak. A teljes választék a Grundfos szaniter átemelő oldalon érhető el.

IBO SANIBO és AQUASAN – a belépő kategóriás alternatíva

Ha a cél egy egyszerű, alapszintű megoldás, az IBO szennyvíz átemelő választék jó belépőpontot kínál. Két termékcsaláddal:

• A SANIBO család a WC-képes, aprítós átemelőket fogja össze. A legnagyobb teljesítményű a SANIBO 4 WC (max. 300 l/perc szállítókapacitás, max. 9 m emelőmagasság), mellette ott a SANIBO 5 WC (max. 150 l/perc, max. 9 m), a SANIBO 1 WC (max. 120 l/perc, max. 7 m) és a kompakt SANIBO MINI (max. 100 l/perc, max. 6 m).
• Az AQUASAN család az AQUASAN PRO WC (max. 140 l/perc, max. 6 m) és a belépőszintű AQUASAN MINI (max. 80 l/perc, max. 4 m) modellekkel egészíti ki a sort.

Az IBO fő erőssége, hogy a hétköznapi feladatokhoz megbízható, jól használható megoldást kínál, egyszerűbb felszereltséggel és belépő szinten. A választék emellett a nagyobb terhelést is lefedi: a SANIBO 4 WC a kategória egyik legnagyobb, max. 300 l/perc szállítókapacitásával az erősebb igénybevételre is opciót ad. Ahol a cél a takarékosság vagy egy adott projekt keretének tartása, ott az IBO gazdaságos és logikus választás.

Sanipump darálós átemelők

Ha a feladat egy WC és mellette több vízvételi hely (zuhany, mosdó) együttes kiszolgálása, érdemes megnézni a Sanipump darálós szennyvízátemelő választékot. A márka teljes kínálata aprítókéses (darálós) kialakítású, így fekáliás közeg elvezetésére is alkalmas, jellemzően több bekötési ponttal. A kínálatban szereplő modellek:

• Sanipump Basic WC+2 – a belépő, mégis nagy kapacitású modell: max. 300 l/perc szállítókapacitás, max. 9 m emelőmagasság; WC mellé két további vízvételi hely köthető rá.
• Sanipump Optimum2 WC+3 – WC és három további vízvételi hely kiszolgálására: max. 145 l/perc, max. 7 m.
• Sanipump Optimum2 SH-2 – a magasabb emelési igényekhez: max. 100 l/perc, max. 10 m.
• Sanipump Optimum2 C-3 – max. 100 l/perc, max. 7 m.

Mindegyik 230 V-os, egyfázisú, darálós berendezés. A Sanipump a több bekötési pontot igénylő, WC-s feladatokra kínál célzott megoldást; árban a belépő kategóriás IBO és a prémium Wilo/Grundfos közötti, illetve azzal átfedő sávban helyezkedik el. A pontos aktuális árakat a Sanipump kategóriaoldalon találja.

Tartozékok és a beépítés alapjai

A megbízható működéshez több tartozék is hozzájárul. Az úszó- vagy szintkapcsoló a vezérlést látja el, a termikus motorvédelem a szivattyú élettartamát hosszabbítja meg, az aktív szén szűrő a szagmentességet biztosítja, a beépített visszafolyásgátló pedig a visszaáramlást akadályozza meg. A rögzítőanyagok a stabil, elmozdulásmentes telepítést szolgálják.

A beépítésnél kulcskérdés a megfelelő lejtéssel kialakított hozzáfolyás és elfolyás is, a helyesen méretezett és visszacsapó szeleppel ellátott nyomóvezeték, valamint a karbantartáshoz szükséges hozzáférés biztosítása. A fekáliás, WC-s bekötést és a szakszerű csatlakoztatást érdemes szakemberre bízni.

Karbantartás

A karbantartás gyakoriságát elsősorban az igénybevétel határozza meg. A legnagyobb kockázatot a tartály holttereiben kialakuló ülepedés jelenti. Bár a legtöbb modell ennek elkerülésére kialakított belső geometriával rendelkezik, általában érdemes félévente–évente ellenőrzést és tisztítást végezni. Az aprítókéses készülékeknél a vágóélek természetes kopására is figyelni kell. Üzemzavar esetén a Meghibásodás esetén oldalunk nyújt segítséget.

Mire jó a szaniter átemelő

A szaniter szennyvíz átemelő megbízható megoldás minden olyan helyzetre, ahol a szennyvíz nem tud magától a csatornába jutni – legyen szó pinceszinti WC-ről, szuterénbe tervezett zuhanyról vagy egy utólag kialakított fürdőszobáról. A választás kulcskérdése, hogy fekáliás közeget (WC) is kezelni kell-e, ezt követi a szállítómagasság, a kapacitás és a csatlakozások illesztése. A prémium kategóriában a Wilo DrainLift MINI 3/5 és a Grundfos Sololift2, a több bekötési pontot igénylő darálós feladatokra a Sanipump, a belépő kategóriában pedig az IBO SANIBO és AQUASAN sorozat kínál jól dokumentált, megbízható megoldásokat.

Ha bizonytalan a méretezésben vagy a megfelelő típus kiválasztásában, kollégáink szívesen segítenek a tájékozódásban. Tekintse meg a teljes szaniter szennyvíz átemelő kínálatot, vagy nézze meg legnépszerűbb átemelő berendezéseinket.

Gyakran ismételt kérdések

Kell-e szakember a szaniter átemelő telepítéséhez? A WC-s, fekáliás bekötést és a nyomóvezeték szakszerű kialakítását érdemes szakemberre bízni. Egy egyszerű, szürkevizes csatlakozás tapasztalt barkácsolónak is kivitelezhető, de a visszacsapó szelep és a lejtés helyes kialakítása itt is kritikus.

Mi a különbség az aprítókéses és az örvénykerekes átemelő között? Az aprítókéses készülék felaprítja a darabos szennyeződéseket, így WC bekötésére is alkalmas. Az örvénykerekes nem aprít, de nagyobb a szemcsetűrése. A lakossági, WC-t is kiszolgáló szaniter berendezések jellemzően aprítós kialakításúak, azonban ha csak egy kézmosóról van szó, akkor az örvénykerekes vagy nyitott járókerekes verzók jöhetnek szóba.

Mi a Wilo HiSewLift és HiDrainLift utódja? A Wilo hivatalos típusválasztója szerint a HiDrainLift modelleket a DrainLift MINI 3-XXS és MINI 3-XS, a HiSewlift modelleket pedig a DrainLift MINI 3-XS/WC váltja.

Milyen gyakran kell karbantartani? Az igénybevételtől függően általában félévente–évente érdemes ellenőrzést és tisztítást végezni, különös tekintettel az ülepedés megelőzésére és az aprítóélek állapotára.
