Mekkora hidrofor tartályt válasszak? Útmutató a helyes mérethez

Amikor valaki házi vízellátó rendszert épít vagy a régi tartályát cseréli, szinte mindig ugyanaz a kérdés merül fel: „Mekkora hidrofor tartály kell?” A válasz pedig csábítóan egyszerűnek tűnik – pedig nem az. A megfelelő méret ugyanis nem a legnagyobb és nem is a legolcsóbb tartály, hanem az, amelyik a szivattyú jellemzőihez és a tényleges vízigényedhez illik. Ebben a cikkben végigvesszük, mi alapján döntsön, mit jelent valójában a tartály „térfogata”, és hogyan számolja ki néhány perc alatt a hozzá illő méretet.

Mire való a hidrofor tartály?

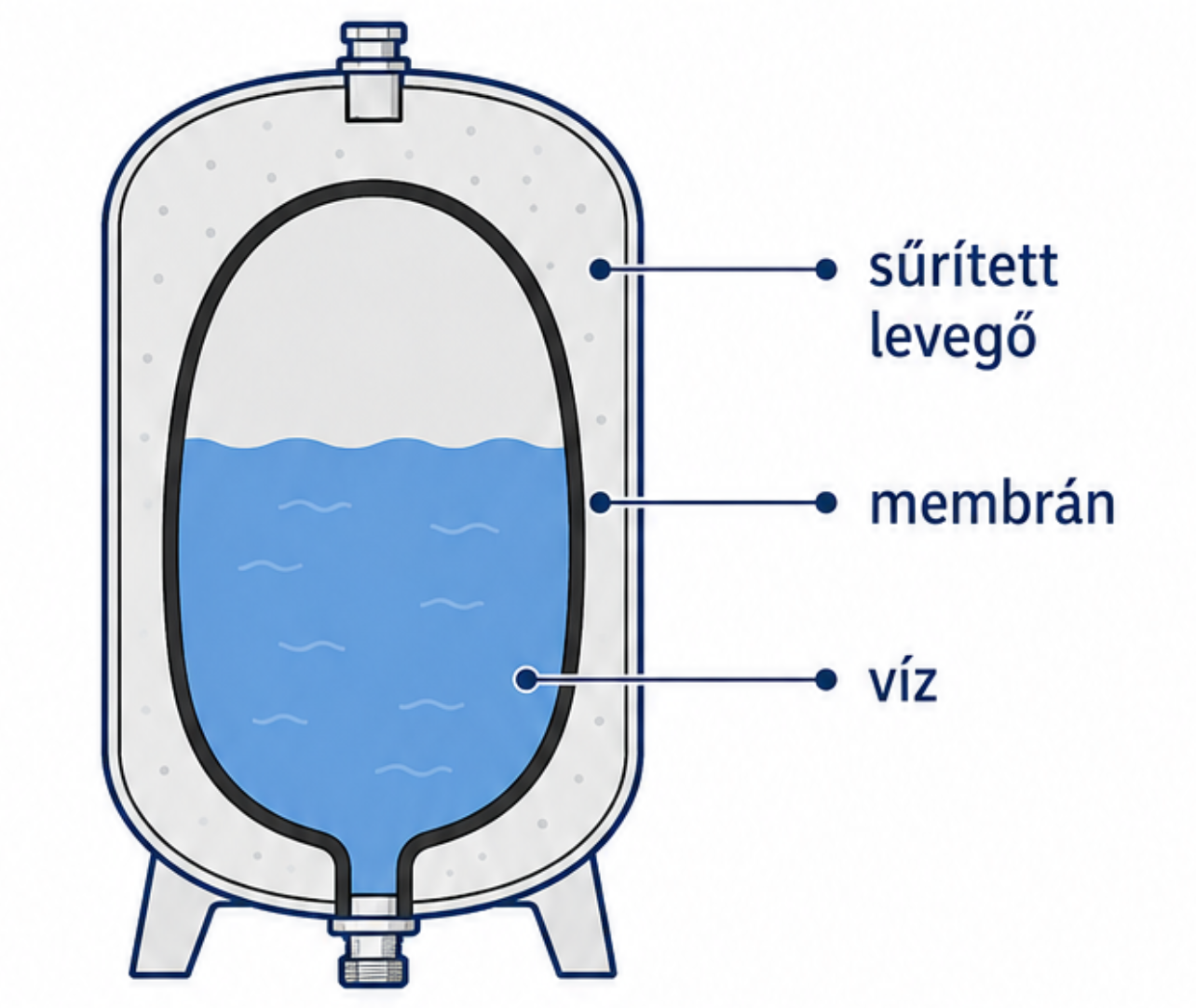

A hidrofor tartály – pontosabb nevén membrános nyomástartó tartály – egy zárt edény, amelyben egy rugalmas gumimembrán választja el egymástól a vizet és az összenyomott levegőt. Amikor a szivattyú vizet nyom a tartályba, a membrán mögötti levegő összenyomódik, és nyomás alatt tartja a vizet. Ennek a látszólag egyszerű szerkezetnek három fontos feladata van.

Az első a nyomás fenntartása. Ha kinyitsz egy csapot, a víz először a tartályból érkezik, nem közvetlenül a szivattyúból. Egy pohár víz vagy egy gyors kézmosás miatt így el sem kell indulnia a szivattyúnak – a tartályban tárolt, nyomás alatt álló víz fedezi az igényt.

A második a szivattyú kapcsolásszámának csökkentése. Tartály nélkül a szivattyú minden egyes vízvételnél azonnal beindulna aztán leállna. A tartály mintegy „puffert” képez: csak akkor indítja el a szivattyút, amikor a benne tárolt víztartalék kifogyott és a nyomás a beállított alsó értékre esett. Ez kíméli a motort, a nyomáskapcsolót és a teljes rendszert.

A harmadik a nyomáslengések és a vízütés tompítása. A levegőpárna "rugóként" viselkedik, így a hirtelen nyomásváltozásokat – például a szivattyú indulásakor vagy egy csap gyors elzárásakor – elnyeli, csendesebbé és kíméletesebbé téve a működést.

Miért számít ennyire a megfelelő méret?

A tartályméret megválasztásánál két véglet között kell megtalálni az egyensúlyt, és mindkét véglet valódi problémákat okoz.

A túl kicsi tartály a leggyakoribb hiba. Ha kevés vizet tud tárolni, gyorsan kiürül, és a szivattyúnak sűrűn kell beindulnia – akár néhány másodpercenként, ha valaki éppen folyamatosan, kis vízmennyiséget vételez. Ezt a jelenséget hívják „rövid ciklusú” vagy „kapkodó” működésnek. Minden indítás többletterhelést jelent a motornak és a nyomáskapcsolónak, ezért a túl kicsi tartály jelentősen lerövidíti a szivattyú élettartamát, megnöveli az áramfogyasztást, és zajossá teszi a rendszert.

A túl nagy tartály ritkábban okoz műszaki gondot, de a maga módján szintén nem ideális. Feleslegesen sok helyet foglal, drágább, és ha a vízforgalom alacsony, a benne álló víz hosszabb ideig pang. Egy hétvégi háznál vagy ritkán használt rendszernél ez minőségi szempontból sem előnyös.

A cél tehát az, hogy a tartály éppen elég nagy legyen ahhoz, hogy a szivattyú ne kapcsoljon a megengedettnél sűrűbben – de ne legyen feleslegesen túlméretezve.

Mi befolyásolja a méretet?

A helyes mérethez nem elég a tartályt önmagában nézni; a teljes rendszert kell figyelembe venni. Négy tényező számít igazán.

A szivattyú szállítóteljesítménye (Q). Ez azt mondja meg, hány liter vizet képes a szivattyú percenként szállítani (ne a mximális értékből induljunk ki...). Minél többet, annál gyorsabban tölti fel a tartályt – és annál nagyobb tartály kell ahhoz, hogy a kapcsolásszám alacsony maradjon. A szivattyú adattábláján vagy a műszaki leírásban általában liter/perc vagy liter/óra értékben szerepel.

A be- és kikapcsolási nyomás. A nyomáskapcsoló két értékre van beállítva: egy alsó, bekapcsolási nyomásra (ekkor indul a szivattyú) és egy felső, kikapcsolási nyomásra (ekkor áll le). Tipikus házi beállítás például 2 bar bekapcsolás és 3,5 bar kikapcsolás. Minél nagyobb a kettő közötti különbség, annál több hasznos vizet tud leadni ugyanaz a tartály.

A szivattyú megengedett óránkénti indításszáma. Minden szivattyúmotornak van egy gyártó által megadott maximális indítási száma óránként. Kisebb házi szivattyúknál ez gyakran 20–40 körül van, de a hosszú élettartam érdekében érdemes ennél azért jóval kevesebbre tervezni. Ez az az érték, amelyhez a méretezést igazítjuk.

A felhasználás jellege. Más igény egy egyfürdőszobás háznál, mint egy több vízvételi ponttal, kerti öntözéssel vagy mosogató- és mosógéppel egyszerre terhelt rendszernél. Minél több ponton és minél nagyobb mennyiségben vételeznek, annál komolyabb tartályra lehet szükség.

A buktató: hasznos térfogat kontra névleges térfogat

Itt jön a legtöbb félreértés. Ha veszel egy 50 literes hidrofor tartályt, az nem ad le 50 liter vizet. A tartály térfogatának jelentős részét a levegőpárna foglalja el, és a víz csak a be- és kikapcsolási nyomás közötti tartományban áramlik ki belőle.

Azt a vízmennyiséget, amit a tartály a szivattyú két indulása között ténylegesen le tud adni, hasznos térfogatnak (angolul drawdown) nevezzük. Tipikus házi nyomásbeállítások mellett ez a névleges térfogatnak gyakran csak nagyjából a 25–35 százaléka. Vagyis egy 50 literes tartályból a valóságban inkább 13–17 liter „dolgozik”.

Ezért nem szabad két tartályt pusztán a feliratuk alapján összehasonlítani: a lényeg a hasznos térfogat, amit a nyomásbeállítások és az előfeszítés határoznak meg.

Hogyan számoljuk ki a méretet?

Jó hír: a méret megbecsléséhez nincs szükség bonyolult képletekre. Két lépés elég.

Első lépés – mennyi hasznos vízre van szükség? Ezt egy egyszerű szabállyal megbecsülhető:

Hasznos térfogat (liter) = 15 × szivattyú szállítóteljesítménye (l/perc) ÷ megengedett indítások száma óránként

Második lépés – mekkora tartály kell ehhez? Mivel a hasznos térfogat tipikus nyomásbeállítások mellett a tartály névleges térfogatának nagyjából a harmada, a kiszámolt mennyiséget egyszerűen szorozzuk fel háromszorosára.

Nézzük egy átlagos családi házon. Ha a szivattyú 40 l/perc teljesítményű, és legfeljebb 20-szor indulhat óránként:

15 × 40 ÷ 20 = 30 liter hasznos víz 30 × 3 ≈ 90 liter tartály

Vagyis ehhez a rendszerhez egy 100 literes hidrofor tartály a jó választás. És itt jön a leglényegesebb felismerés: ez a 100 literes tartály a valóságban „csak” mintegy 30 liter vizet dolgoztat – éppen annyit, amennyire szükség van.

A membrán előfeszítési nyomásának beállítása

Egy gyakran elhanyagolt, de a méretnél is fontosabb részlet: a tartály levegőoldali előfeszítési nyomása. Ez az az érték, amelyre a tartály levegőpárnáját gyárilag feltöltik, és amelyet üzembe helyezéskor ellenőrizni érdemes.

A bevált szabály szerint az előfeszítési nyomást a bekapcsolási nyomásnál körülbelül 0,2 barral alacsonyabbra állítjuk. Ha a bekapcsolás 2 bar, akkor a membrán mögötti levegő 1,8 bar legyen. Az ellenőrzést mindig víztelenített, nyomásmentes állapotban végezzük, egy egyszerű kerékpár- vagy autógumi-nyomásmérővel a tartály szelepénél.

Miért fontos ez? Ha az előfeszítés túl alacsony, a membrán túlfeszül és gyorsabban tönkremegy; ha túl magas, lecsökken a hasznos térfogat, és a szivattyú így is sűrűn kapcsol majd. A membrános tartályok idővel egy kevés levegőt veszítenek, ezért érdemes évente egyszer ellenőrizni és szükség szerint utántölteni a nyomást. Sok „túl kicsinek hitt” tartály valójában csak rosszul beállított előfeszítés miatt működik rosszul.

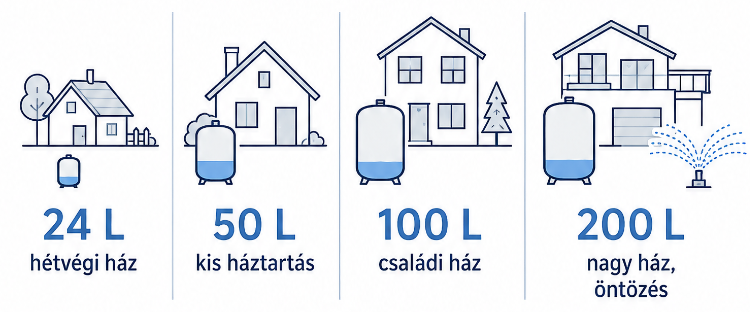

Tipikus méretek és alkalmazási területek

Tájékozódásként íme a leggyakoribb tartályméretek és jellemző felhasználásuk. Ezek irányadó értékek – a fenti számítás mindig pontosabb választ ad.

A 24 literes tartály kisebb házi vízművekhez, egy-két vízvételi ponthoz, hétvégi házhoz vagy egy meglévő rendszer kiegészítéséhez ideális. Ez a leggyakoribb belépőszintű méret.

Az 50–60 literes tartály kisebb háztartásokhoz, mérsékelt vízigényhez illik, ahol nem terhelik egyszerre több ponton a rendszert.

A 80–100 literes kategória az átlagos családi házak klasszikus választása – ahogy a fenti példa is mutatja, ez a méret a legtöbb otthoni igényt jól lefedi.

A 150–300 literes tartályok nagyobb házakhoz, több fürdőszobához, vagy kerti öntözéssel kombinált rendszerekhez valók, ahol a vízigény magasabb és egyenetlenebb.

A 300–500 literes és nagyobb tartályok már a jelentős vízigényű, gazdasági vagy ipari felhasználás, illetve a sok vízvételi ponttal rendelkező rendszerek terepe.

A leggyakoribb hibák a méretválasztásnál

Végül érdemes átfutni azokat a tévedéseket, amelyek a legtöbb gondot okozzák.

A leggyakoribb, hogy valaki kizárólag a tartály feliratán szereplő literszám alapján választ, és nem veszi figyelembe, hogy ennek csak a töredéke a hasznos térfogat. Emiatt sokan választanak a kelleténél kisebb tartályt.

A második gyakori hiba, hogy figyelmen kívül hagyják a szivattyú jellemzőit. Hiába nagy a tartály, ha a méretezés nem a szivattyú teljesítményéhez és megengedett indításszámához igazodik.

A harmadik – és talán legalattomosabb – hiba a rosszul beállított vagy soha nem ellenőrzött előfeszítési nyomás. Ez önmagában képes tönkretenni egy egyébként jól megválasztott tartály működését.

Végül sokan elfelejtik időnként újraellenőrizni a levegőnyomást. Mivel a membrán lassan veszít a levegőből, az évenkénti ellenőrzés egyszerű, mégis sokat számító karbantartási lépés.

Így érdemes dönteni

A megfelelő méretű hidrofor tartály kiválasztása néhány logikus lépésre egyszerűsíthető. Először nézzük meg a szivattyú szállítóteljesítményét és a megengedett óránkénti indításszámát. Ezekből számoljuk ki a szükséges hasznos térfogatot, majd szorozzuk fel nagyjából háromszorosára, hogy megkapjuk a névleges tartályméretet. Ellenőrizzük rendszeresen a be- és kikapcsolási nyomást, és állítsuk a membrán előfeszítését a bekapcsolási nyomásnál 0,2 barral alacsonyabbra. Végül vessük össze az eredményt a felhasználás jellegével: ha több ponton, nagyobb mennyiségben történik vízvétel, válasszunk inkább a magasabb kategóriából.

Ha ezeket végiggondoljuk, nemcsak a megfelelő tartályt találjuk meg, hanem évekkel meghosszabbítható a szivattyú élettartama is – és pontosan ez a jól méretezett hidrofor tartály igazi haszna.
